Kenet çatı kesiti, metal çatı kaplamasının altında bulunan katmanları, bu katmanların birbirleriyle ilişkilerini ve sistemin teknik çalışma prensiplerini açıklayan çizimdir. Doğru hazırlanmış bir kesit; kaplama malzemesinden ısı yalıtımına, buhar kontrolünden kenet bağlantılarına kadar birçok önemli bilgiyi içerir.
Ancak kenet çatı kesitini okumak, yalnızca üst üste sıralanmış malzemelerin adlarını öğrenmek değildir. Çizimde suyun nasıl tahliye edildiği, nemin nasıl kontrol edildiği, metal panellerin nasıl sabitlendiği ve sıcaklık değişimleri karşısında nasıl hareket edebildiği de anlaşılmalıdır.
Bu rehberde kenet çatı kesiti üzerinde bulunması gereken 7 temel teknik konuyu açıklıyor; havalandırmalı ve havalandırmasız sistemlerin farklarını, kritik birleşim detaylarını ve teklif dosyalarında dikkat edilmesi gereken noktaları inceliyoruz.
Kenet Çatı Kesiti Nedir?

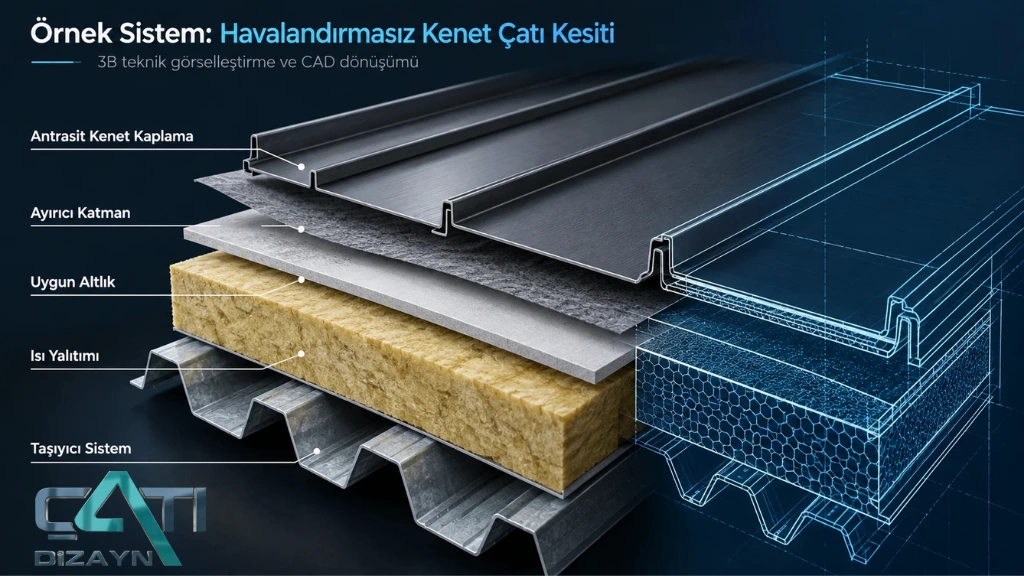

Kenet çatı kesiti, metal kenet kaplama sisteminin düşey düzlemde kesilerek gösterildiği mimari veya teknik detay çizimidir.
Çizimde taşıyıcı alt yapı, ısı yalıtımı, hava ve buhar kontrol katmanları, gerekli ayırıcı bileşenler ve metal kaplama bir bütün olarak gösterilebilir.
Kesit ayrıca metal panellerin hangi bağlantılarla sabitlendiğini ve farklı yapı bileşenlerinin nasıl birleştiğini açıklamaya yardımcı olur.
Ancak bütün metal kenet çatı sistemleri için geçerli tek bir standart katman dizilişi bulunmamaktadır.
Taşıyıcı sistemin türü, çatı geometrisi, iklim koşulları, iç ortam nemi ve kullanılan metal malzeme, katmanların yerleşimini etkileyebilir.
Bu nedenle uygulamada yalnızca katalogdan alınmış genel bir kesit yerine, ilgili projeye uygun hazırlanmış çizimler esas alınmalıdır.
Kenet Çatı Kesitinde 7 Kritik Katman ve Detay
1. Taşıyıcı Sistem ve Çatı Altlığı
Kenet çatı kesiti incelenirken ilk olarak taşıyıcı sistemin ve kaplamayı destekleyen altlığın belirlenmesi gerekir.
Çatı altında çelik, betonarme veya ahşap taşıyıcı elemanlar bulunabilir. Bu elemanların üzerinde projeye uygun trapez sac, levha kaplama, ahşap altlık veya farklı destek çözümleri kullanılabilir.
Önemli olan altlığın seçilen metal kenet sisteminin bağlantı ve destek gereksinimlerini karşılamasıdır.
Metal panel bağlantılarının hangi malzemeye sabitlendiği ve kullanılan bağlantı elemanlarının türü ilgili detaylarda belirtilmelidir.
Taşıyıcı kapasite, rüzgâr yükleri ve sehim gibi mühendislik konuları, ilgili proje hesapları üzerinden değerlendirilmelidir.
2. Hava Sızdırmazlığı ve Buhar Kontrol Katmanı
Çatı katmanlarında nem kontrolü, uzun dönemli performans bakımından önemlidir.
Buhar kontrol katmanı, su buharının çatı bileşenlerine geçişini seçilen tasarıma uygun biçimde sınırlandırmak için kullanılabilir.
Hava sızdırmazlık katmanı ise hava hareketiyle taşınabilecek nemin kontrolüne katkı sağlar.
Bu iki işlev bazı sistemlerde aynı katmanla karşılanabilir. Ancak hava sızdırmazlığı ve buhar difüzyonuna karşı direnç, teknik olarak aynı özellik değildir.
Kesit çiziminde membranın türü, konumu, gerekli performans özellikleri ve birleşimlerdeki sürekliliği anlaşılmalıdır.
Her çatı sistemine aynı buhar kesici malzemenin veya aynı katman konumunun uygulanması doğru değildir.
Konuyu ayrıntılı incelemek için çatı yalıtımı ve buhar kontrolü
3. Isı Yalıtımı ve Isı Köprüleri
Isı yalıtım katmanı, çatının enerji performansı ve iç ortam konforuyla ilişkilidir.
Kenet çatı kesitinde kullanılan yalıtım malzemesinin türü, kalınlığı ve gerekli teknik özellikleri belirtilmelidir.
Ancak yalnızca yalıtım kalınlığına bakmak yeterli değildir.
Isı iletkenliği, katmanların sürekliliği ve bağlantı noktalarında oluşabilecek ısı köprüleri de değerlendirilmelidir.
Özellikle metal bileşenlerin yalıtım katmanını geçtiği veya farklı yapı elemanlarının birleştiği bölgeler önemlidir.
Yalıtım sisteminin basınç dayanımı ve bağlantı koşulları da seçilen çatı düzenine uygun olmalıdır.
4. Havalandırma Boşluğu veya Ayırıcı Katman
Metal kenet çatı sistemlerinde havalandırmalı ve havalandırmasız çözümler bulunabilir.
Havalandırmalı bir sistemde tasarlanmış hava giriş ve çıkışlarına sahip bir boşluk kullanılabilir.
Bu boşluğun konumu ve ölçüleri çatı eğimine, kullanılan malzemeye ve sistemin teknik gereksinimlerine bağlıdır.
Bazı havalandırmasız sistemlerde ise metal kaplamanın altında üretici tarafından belirlenen ayırıcı veya drenaj işlevli katmanlar bulunabilir.
Önemli: Ayırıcı katman, drenaj katmanı ve havalandırma boşluğu birbirinin eş anlamlısı değildir.
NedZink’in teknik kılavuzlarında titanyum çinko kaplamalar için havalandırmalı ve havalandırmasız farklı yapı kesitleri gösterilmektedir.
Bu örnekler, bütün metal türlerinin aynı alt yapı ve nem kontrol koşullarına sahip olduğunu göstermez.
5. Alt Örtü ve Su Kontrol Katmanları
Seçilen çatı sisteminde metal kaplamanın altında uygun bir alt örtü veya su kontrol katmanı bulunabilir.
Bu katmanın özellikleri, kullanılacağı çatı sistemine ve altlık malzemesine göre belirlenmelidir.
Özellikle bindirmeler, saçak bağlantıları ve çatı geçişlerindeki süreklilik önemlidir.
Çizimde suyun hangi yönde tahliye edildiğinin ve katman birleşimlerinin nasıl çözüldüğünün anlaşılması gerekir.
Ancak alt örtünün bulunması, hatalı kenet birleşimlerini veya yanlış tasarlanmış su tahliye detaylarını telafi eden sınırsız bir güvence değildir.
6. Metal Kenet Paneli, Klipsler ve Bağlantılar
Kenet çatı kesiti üzerinde metal kaplamanın malzemesi, kalınlığı, panel geometrisi ve kenet birleşimi tarif edilmelidir.
Metal panellerin altlığa hangi bağlantı elemanlarıyla sabitlendiği de açık olmalıdır.
Klipsler, panel bağlantısını sağlarken seçilen sistemin özelliklerine göre ısıl hareketlerin karşılanmasına da yardımcı olabilir.
Farklı kenet sistemlerinde sabit veya hareketli klips çözümleri bulunabilir.
Metal Construction Association’ın teknik rehberi, klips seçiminin yük aktarımı ve ısıl hareket bakımından önemini açıklamaktadır.
Panel uzunluğu, genleşme kapasitesi ve bağlantı düzeni birlikte değerlendirilmelidir.
Bu konuda termal hareket ve dilatasyon
7. Ölçüler, Çatı Eğimi ve Detay Referansları
Bir kenet çatı kesitinin uygulamaya yardımcı olabilmesi için yalnızca katman adlarını göstermesi yeterli değildir.
Çizimlerde çatı eğimi, malzeme kalınlıkları, panel ölçüleri ve gerekli teknik notlar bulunmalıdır.
Klips yerleşimi, sistem sınırları, altlık özellikleri ve özel birleşimler ilgili çizimlerle ilişkilendirilmelidir.
Saçak, mahya, dere, parapet ve çatı geçişleri gibi kritik bölgeler için ayrı detay referansları verilmesi önemlidir.
Ayrıca pafta numarası, revizyon tarihi ve kullanılan malzemelerin tanımları birbiriyle tutarlı olmalıdır.
Havalandırmalı ve Havalandırmasız Kenet Çatı Kesiti
Kenet çatı kesiti tasarımında havalandırma yaklaşımı, katman düzenini etkileyen temel konulardan biridir.
| Kontrol Konusu | Havalandırmalı Sistem | Havalandırmasız Sistem |
|---|---|---|
| Hava boşluğu | Tasarlanmış hava giriş ve çıkışı olan boşluk bulunur. | İşlevsel havalandırma boşluğu bulunmayabilir. |
| Nem kontrolü | Buhar ve hava kontrolü ile havalandırma birlikte değerlendirilir. | Katmanların nem ve hava geçirgenliği özellikle önemlidir. |
| Altlık düzeni | Havalandırma boşluğunu ve kaplamayı destekleyen uygun altlık gerekir. | Seçilen ürünün izin verdiği destek ve ayırıcı katman düzeni kullanılır. |
| Uygulama koşulları | Hava giriş ve çıkışlarının sürekliliği önemlidir. | Yoğuşma kontrolü ve ürünün sistem uygunluğu doğrulanmalıdır. |
| Doğru seçim | İklim, iç ortam nemi, çatı geometrisi, metal türü ve üretici talimatlarına göre belirlenir. | |
Bu tablo genel farklılıkları açıklamaktadır. Kesin uygulama için projeye uygun yapı fiziği değerlendirmesi ve üretici teknik detayları esas alınmalıdır.
Kenet Çatı Kesitinde Saçak, Mahya ve Dere Detayları
Genel çatı kesiti, bütün birleşim noktalarını açıklamak için yeterli olmayabilir.
Özellikle suyun yön değiştirdiği, farklı malzemelerin birleştiği veya panel hareketlerinin karşılanması gereken bölgelerde özel detay çizimleri önemlidir.
Saçak Detayı
Saçak bölgesinde metal panelin bitişi, damlalık, oluk bağlantısı ve gerekli katman sürekliliği incelenmelidir.
Havalandırmalı sistemlerde uygun hava giriş çözümü bulunabilir.
Mahya Detayı
Mahyada panel bitişleri, kapama elemanları ve sızdırmazlık düzeni kontrol edilmelidir.
Havalandırmalı çatı çözümlerinde hava çıkışının sürekliliği ayrıca değerlendirilmelidir.
Dere Detayı
Dere bölgesinde suyun toplanması ve uzaklaştırılması için uygun kapasite ve birleşim çözümleri gereklidir.
Metal panellerin dereye bağlandığı noktalar, suyun akış yönüne uygun biçimde detaylandırılmalıdır.
Duvar ve Parapet Birleşimleri
Çatıyla duvar arasında oluşan geçişler, suyun yapı içine yönelmesini önleyecek biçimde çözülmelidir.
Farklı malzemelerin hareketleri ve bağlantı özellikleri birlikte değerlendirilmelidir.
Baca ve Tesisat Geçişleri
Çatı kaplamasını delen baca, havalandırma çıkışı ve diğer tesisat elemanları için uygun geçiş detayları hazırlanmalıdır.
Su tahliyesi, kaplama sürekliliği ve ilgili sızdırmazlık elemanları bir bütün olarak değerlendirilmelidir.
Kenet Çatı Kesitinde Bulunması Gereken Teknik Bilgiler
Uygulama için hazırlanmış bir teknik çizimde ilgili sistemin gerektirdiği bilgiler bulunmalıdır.
| Teknik Bilgi | Neden Önemlidir? |
|---|---|
| Çatı eğimi | Kaplama sisteminin uygulanabilirliğinin ve su akışının değerlendirilmesi |
| Metal türü ve kalınlığı | Malzeme özelliklerinin ve uygun panel sisteminin belirlenmesi |
| Panel genişliği ve boyu | Geometri, bağlantılar ve ısıl hareketlerin değerlendirilmesi |
| Klips ve bağlantı tipi | Panellerin uygun biçimde sabitlenmesi |
| Yalıtım bilgileri | Enerji performansı ve yapı fiziği değerlendirmesi |
| Buhar ve hava kontrolü | Nem geçişinin ve hava sızdırmazlığının yönetilmesi |
| Özel detay referansları | Saçak, mahya, dere ve geçişlerin doğru uygulanması |
| Pafta ve revizyon bilgileri | Güncel uygulama dokümanının tanımlanması |
Bu bilgilerin tamamı tek bir çizim üzerine yerleştirilmek zorunda değildir. Ancak uygulama için gerekli teknik verilerin ilgili paftalarda veya atıf yapılan sistem detaylarında bulunması gerekir.
Kenet Çatı Kesiti Okunurken Yapılan Hatalar
Metal kenet çatı kesitleri değerlendirilirken bazı yaygın yanlış anlamalar ortaya çıkabilir.
- Her çatıya aynı katman dizilişini uygulamak: Havalandırmalı ve havalandırmasız sistemlerin farklı gereksinimleri olabilir.
- Buhar kontrolü ile hava sızdırmazlığını aynı özellik kabul etmek: Bu işlevler ayrı ayrı değerlendirilmelidir.
- Ayırıcı katmanı havalandırma boşluğu sanmak: Bu bileşenlerin görevleri farklıdır.
- Klips düzenini göz ardı etmek: Bağlantı sistemi, yük aktarımı ve panel hareketleri açısından önemlidir.
- Yalnızca genel kesitle uygulama yapmak: Kritik birleşimler için özel detaylar gerekebilir.
- Eski revizyonu kullanmak: Farklı tarihlerde hazırlanmış çizimler arasında uyumsuzluk oluşabilir.
Bu hataların önlenmesi, kaplama uygulamasının teknik açıdan daha güvenilir ilerlemesine yardımcı olabilir.
Kenet Çatı Kesiti İçin Teklif Kontrol Listesi
Bir metal çatı kaplama teklifi değerlendirilirken aşağıdaki sorular sorulabilir:
- Kesit çizimi gerçek projeye uygun hazırlanmış mı?
- Metal panelin türü, kalınlığı ve geometrisi belirtilmiş mi?
- Klipslerin hangi altlığa sabitlendiği anlaşılabiliyor mu?
- Isı yalıtımı ve hava-buhar kontrol katmanları tanımlanmış mı?
- Havalandırma varsa hava giriş ve çıkışları gösterilmiş mi?
- Saçak, mahya, dere ve parapet detaylarına referans verilmiş mi?
- Çatı eğimi seçilen sistemin teknik sınırlarıyla uyumlu mu?
- Metal panellerin ısıl hareketleri değerlendirilmiş mi?
- Çizimlerin revizyon tarihleri ve malzeme tarifleri tutarlı mı?
Bu kontroller, farklı tekliflerin yalnızca fiyat üzerinden değil, teknik kapsam açısından da değerlendirilmesini sağlar.
Kenet Çatı Kesiti Hakkında Sık Sorulan Sorular
Kenet Çatı Kesitinde Katman Sırası Her Projede Aynı mıdır?
Hayır. Katman düzeni taşıyıcı sistem, iklim koşulları, havalandırma yaklaşımı ve seçilen ürünün teknik gereksinimlerine göre değişebilir.
Kenet Çatıda Havalandırma Boşluğu Zorunlu mudur?
Her kenet çatı sisteminde havalandırma boşluğu zorunlu değildir. Havalandırmalı ve havalandırmasız uygun çözümler bulunabilir. Ancak kullanılan metalin ve ürünün teknik koşulları mutlaka dikkate alınmalıdır.
Kenet Çatı Kesitinde Klipsler Neden Gösterilir?
Klipsler panellerin alt yapıya bağlantısını sağlar. Seçilen sistemde ısıl hareketleri karşılamaları ve rüzgâr yüklerine uygun bağlantı performansı sunmaları da gerekebilir.
Çatı Kesitinde Buhar Kontrol Katmanı Nerede Olmalıdır?
Konum, çatı sisteminin yapı fiziği tasarımına bağlıdır. Her projede aynı yerde bulunacağı varsayılmamalıdır. İlgili nem ve yoğuşma değerlendirmesi esas alınmalıdır.
Genel Bir Kenet Çatı Kesiti Montaj İçin Yeterli midir?
Çoğu projede tek başına yeterli değildir. Saçak, mahya, dere ve farklı yapı elemanlarının birleşimleri için uygun nokta detayları gerekir.
Kenet Çatı Kesitindeki Kalınlıklar Nasıl Belirlenir?
Metal kalınlığı, yalıtım kalınlığı ve diğer bileşenlerin ölçüleri; projenin teknik gereksinimleri, üretici şartları ve ilgili hesaplar doğrultusunda belirlenmelidir.
Sonuç: Kenet Çatı Kesitinde Sistemin Bütününü Okuyun
Kenet çatı kesiti, metal kaplama sisteminin katmanlarını ve teknik ilişkilerini anlamak için önemli bir belgedir.
İyi hazırlanmış bir kesit, yalnızca malzemelerin sırasını değil; nemin nasıl kontrol edildiğini, yağmur suyunun nasıl uzaklaştırıldığını, panellerin nasıl bağlandığını ve ısıl hareketlerin nasıl karşılandığını da açıklamalıdır.
Ancak uygulama başarısı için genel kesitlerin özel nokta detayları ve üretici teknik şartlarıyla birlikte değerlendirilmesi gerekir.
Projenizde kullanılacak metal kenet çatı kaplama sisteminin uygunluğu, malzeme özellikleri ve uygulama koşulları hakkında bilgi almak için keşif ve teklif formumuzdan
Kaynaklar ve Teknik Referanslar
- NedZink – Technical Instruction Handbook: Havalandırmalı ve Havalandırmasız Çatı Kesitleri (PDF)
- NedZink – Ventilated Construction, Havalandırmalı Çatı Katmanları
- Metal Construction Association – Standing Seam Roof Clips Best Practices Guide
- Metal Building Manufacturers Association – Roof Framing Design Guide, 2024 (PDF)
- Whole Building Design Guide – Air Barrier Systems in Buildings
Bu içerik genel teknik bilgilendirme amacıyla hazırlanmıştır. Kesin katman sırası, malzeme özellikleri, bağlantılar ve uygulama detayları ilgili proje hesapları ve seçilen sistemin güncel üretici teknik şartlarına göre belirlenmelidir.
